| 加工定制：是 | 品牌：鑫博 | 型号：FRD |
| 测量范围(A)：220A | 类型：数字式电流测量仪表 | 准确度：80 |
| 功率(W)：220 | 外形尺寸(mm)：10*30*800 | 电源电压(V)：220 |
一、简介：
扬州鑫博电气科技有限公司专业生产FRD高压定相器、无线核相仪、无线核相器、FRD高压定相器是研制出的新型核相产品，分别用于6KV、10KV、35KV系统，确定两个电网（发电机组）相位是否相同，以便确定并网。其绝缘管采用高性能绝缘材料，核相仪表采用塑料外壳配合活动支架，可方便地将核相仪表在绝缘管上灵活地改变观看角度，使用安装简便易行。
二、产品特点：
1. 在核相时，相位不相同时，显示电压。
2. 可用220V低电压检验核相仪表是否正常。
3. 核相仪表内部设有自动电源开关，使用时电源自动打开，不用时
电源自动关闭，方便、节能。
三、产品性能指标及参数：
1. 绝缘材料的性能指标：（表一 材质特性）
项 目 | 单 位 | 指 标 |
耐热性不低于 | ℃ | 200 |
抗冲击（纵向）不低于 | mpa/cm | 147 |
抗弯度（纵向）不低于 | mpa | 343 |
表面电阻系数（水浸后）不低于 | Ω | 10×10?? |
体积电阻系数（常态）不低于 | Ω/cm | 10×10?? |
辨别相位仪器信号反应：（表四）
辨别信号 | 表记 | 语言 | 灯 |
不同相位有 三反应信号 | 数字显示相应电压 | 发出音响 | 灯亮 |
同相位 无三反应 | 无指示 | 无音响 | 不亮 |
四、使用方法：
1. 自行检测辨别相位仪器是否良好。
先将试验线插入仪表插口，另一端插入220V电源。此时按表四所述有三反应，若有三反应表示是好的。若无三反应，表示有问题，不能用。
2. 用万用表检测高压连线是否导通。
3. 测试表头事项：
以上方法检测核相仪表是正常的，就可以正式核相了。如果已经知道核相仪表是正常的，也可不用检测直接使用。在检测中如果没有电压显示，说明电池电压不足，应更换电池。可打开仪表外壳换上新的9V层叠电池。注：电池电压低于6V时，没有声音提示，只要电压不低于4.5V，都可正确显示。
4. 按下图接好高压连线：
4. 按下图接好高压连线：
5. 预测核相器：
在正式核相前，可先在同一电网系统,对核相器进行检测是否良好。一人将甲棒与导电体其中一相接触，另一人将乙棒在同一电网导电体逐相接触。表四所述不同相有三反应，同相无三反应。然后可以正式核相位。
6. 正式操作：
核相操作应由三人进行，两人操作，一人监护。必须逐一操作, 逐一记录,根据表四所述的“三有三无”确定是否相位。核相位操作要认真执行本单位制定的规程制度。
7. 保持安全：
在操作时，人体不得接触核相仪表、高压连线及接地线，要保持安全距离。

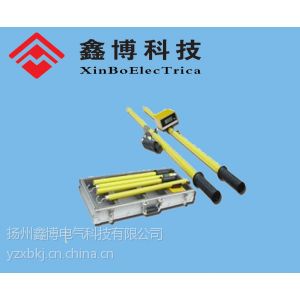

五、仪器成套性：
1. 绝缘杆 2根 2. 测试表头 1只
3. 测试连线 1组 4. 接地线自配
5. 自检插头 1只 6. 说明书 1份
7. 保修卡 1份
